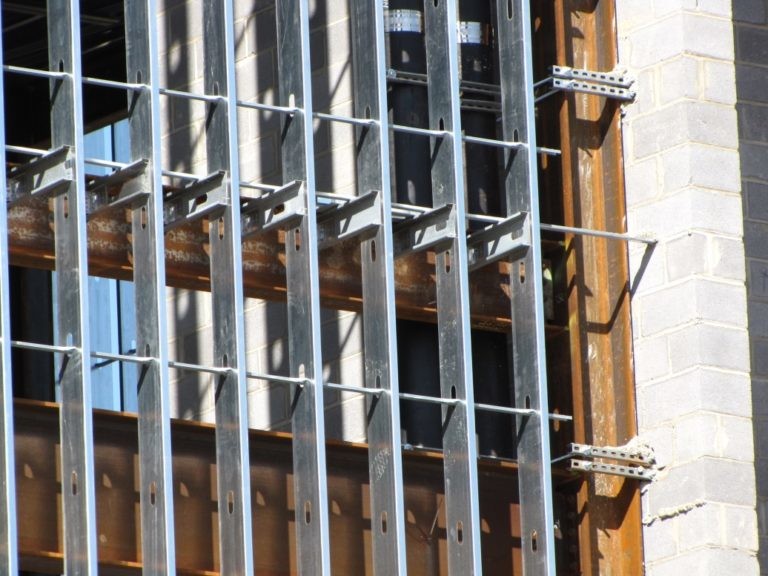

Clip in acciaio per montanti per facciate continue CFS e rinforzo di collegamento zincato a caldo

Clip in acciaio per montanti per facciate continue CFS e tutore a ponte

Sebbene la considerazione del controvento sia importante per qualsiasi elemento strutturale, ciò è particolarmente vero per gli elementi del telaio in acciaio formato a freddo (CFS) sottili e singolarmente simmetrici come i montanti delle pareti.Senza un'adeguata considerazione del controvento, potrebbero verificarsi deformazioni eccessive o addirittura cedimenti.Il controvento è necessario per resistere all'instabilità dovuta a carichi laterali assiali o fuori piano o a una combinazione dei due.

Il design con rinforzo in acciaio è un metodo di rinforzo più pratico per diversi motivi.In primo luogo, durante la costruzione, i montanti delle pareti vengono sguainati per molti mesi, ma sono soggetti a carichi di costruzione significativi. Ciò è particolarmente vero per le strutture portanti di media altezza.In secondo luogo, alcuni prodotti di rivestimento, compresi i pannelli di cartongesso, possono essere facilmente danneggiati e resi inefficaci se sottoposti ad acqua o umidità.In terzo luogo, è possibile ottenere carichi di rinforzo molto più elevati utilizzando rinforzi meccanici.

Esistono due metodi per controventare i montanti CFS come prescritto dal Committee on Framing Standards (COFS) S211 dell'American Iron and Steel Institute (AISI) "North American Standard for Cold-Formed Steel Framing - Wall Stud Design" Sezione B1.Uno è il design rinforzato della guaina e l'altro è il design rinforzato in acciaio.

Il design con rinforzo della guaina presenta dei limiti, ma è un metodo conveniente per i montanti di rinforzo poiché la guaina è generalmente fissata ai montanti della parete.Questo metodo di progettazione si basa sul presupposto che le connessioni della guaina al montante siano i punti di rinforzo e quindi è limitato dalla resistenza del fissaggio della guaina alla connessione del montante.A causa di questa limitazione, il progettista deve utilizzare un design rinforzato in acciaio per la maggior parte delle situazioni pratiche.L'AISI S211 prescrive un carico assiale nominale massimo del perno per la guaina in cartongesso con elementi di fissaggio distanziati non più di 12 pollici al centro.AISI S211 Sezione B1 e il Commento discutono il metodo di progettazione e le ipotesi e dimostrano come determinare la forza di rinforzo della guaina.

Puntellatura o rinforzoè la costruzione di una struttura temporanea per sostenere temporaneamente una struttura pericolante.Questi sostengono le pareti lateralmente.puntellamento

può essere utilizzato quando i muri si gonfiano, quando i muri si incrinano a causa di un assestamento disuguale della fondazione e devono essere eseguite riparazioni al muro incrinato,

quando è necessario abbattere una struttura adiacente, quando si devono realizzare nuove aperture o ampliare una parete.

Tipo: edificio modulare Sistema di controventatura ICF per progetti di strutture in acciaio con puntellature metalliche personalizzate

Materiale: acciaio

Applicazione: costruzione di case

Funzione: risparmio energetico

trattamento superficiale: zincato a caldo

Sistema di rinforzo ICF:

Lunghezza del canale a U: 2700 mm, larghezza: 135 mm, altezza su entrambi i lati: 60 mm, spessore della parete: 3 mm, piastra saldata con foro da 16 mm all'estremità inferiore

Piede di supporto: Φ 38 mm, lunghezza 1500 mm + Φ32 mm, lunghezza 1500 mm, spessore parete: 2 mm (lunghezza totale 3000 mm)

Staffa triangolare: 40 mm x 40 mm, spessore parete: 2 mm

Parapetto: 40*40* L: 1100 mm * spessore parete 2 mm

Perni autobloccanti: 3 pezzi

Bulloni di espansione: 3 pezzi

Bulloni di rinforzo: 2 pezzi

Il nostro rinforzo in calcestruzzo isolato è un innovatore leader nel campo dei sistemi di rinforzo ICF di alta qualità e facili da usare.I tutori ICF sono costruiti in modo durevole

per calcestruzzo coibentato Installazione più rapida con la capacità di misurare e regolare in un solo passaggio.Le casse disponibili per il trasporto e lo stoccaggio contengono 24 tutori ICF e

sono impilabili e sono disponibili in una selezione di colori standard o personalizzati.
