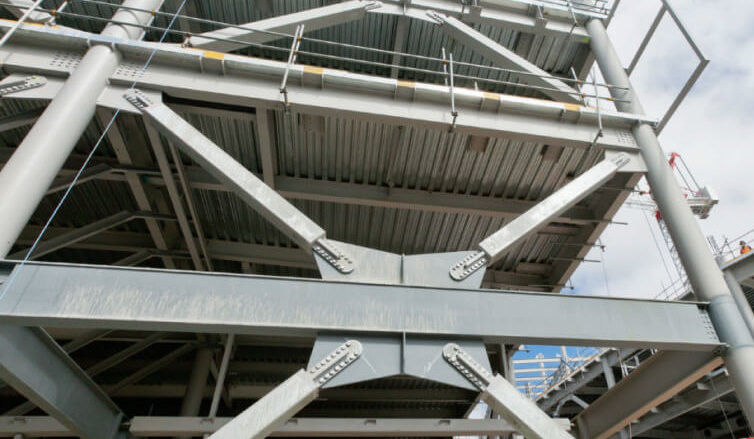

Rinforzi in acciaio in telai a più piani controventati

Controventi in acciaio in telai multipiano controventati

I controventi in acciaio all'interno di una disposizione in acciaio a più piani rinforzati possono essere classificati in due tipi;controventi orizzontali e controventi verticali.

Rinforzo orizzontale:

Quando le forze laterali vengono applicate su un telaio controventato, le forze vengono prima ricevute dal rivestimento dell'edificio, quindi dal controvento orizzontale che di conseguenza le trasferisce al controvento verticale da dove raggiunge la fondazione.La funzione principale di un controvento orizzontale è quella di fornire un percorso o un percorso di carico attraverso il quale tutte le forze laterali applicate raggiungerebbero la fondazione.Pertanto, i controventi orizzontali sono forniti sul piano orizzontale di ciascun livello del pavimento. Esistono due forme di controventi orizzontali che possono essere forniti all'interno di un telaio rinforzato in acciaio a più piani.Questi sono:

• Diaframma
• Controventi triangolari

Un diaframmaè la parte di una struttura che fornisce rinforzi nel suo piano.Solitamente si tratta di solette o rivestimenti di copertura, ma possono anche trovarsi in elementi di rivestimento verticali.Nei telai controventati in acciaio, i diaframmi sono legati ai controventi verticali della struttura che forniscono stabilità laterale.Lastre in calcestruzzo gettato in opera, impalcati metallici e solai in legno sono tutte forme eccellenti di diaframma, anche se a volte possono richiedere una certa valutazione della resistenza sufficiente a resistere ai carichi laterali applicati.In assenza di un diaframma sufficientemente rigido,Rinforzo orizzontalepuò essere utilizzato, sotto forma di rinforzo in acciaio.I controventi sono disposti sotto forma di travatura reticolare modificata o formato di travatura reticolare modificata come mostrato infigura 2.Il traliccio fink modificato è più adatto per controventi di tensione.In entrambi i casi il solaio o le travi agiscono come parte del sistema di stabilità orizzontale e pertanto devono essere progettati per trazione o compressione oltre che per flessione e taglio.

Controventi verticalicostituito dagli elementi di controventatura diagonali nel piano verticale della struttura previsti in entrambe le direzioni ortogonali del telaio in acciaio.Questa parte del sistema di controventatura è responsabile del trasferimento delle forze laterali applicate fino alla fondazione.Di solito sono forniti controventando due file di colonne da zero, proprio come una capriata verticale a sbalzo.Affinché un controvento verticale sia efficace, deve essere previsto a ogni livello del pavimento, per tutta l'altezza del telaio in acciaio.

Puntellatura o rinforzoè la costruzione di una struttura temporanea per sostenere temporaneamente una struttura pericolante.Questi sostengono le pareti lateralmente.puntellamento

può essere utilizzato quando i muri si gonfiano, quando i muri si incrinano a causa di un assestamento disuguale della fondazione e devono essere eseguite riparazioni al muro incrinato,

quando è necessario abbattere una struttura adiacente, quando si devono realizzare nuove aperture o ampliare una parete.

Tipo: edificio modulare Sistema di controventatura ICF per progetti di strutture in acciaio con puntellature metalliche personalizzate

Materiale: acciaio

Applicazione: costruzione di case

Funzione: risparmio energetico

trattamento superficiale: zincato a caldo

Sistema di rinforzo ICF:

Lunghezza del canale a U: 2700 mm, larghezza: 135 mm, altezza su entrambi i lati: 60 mm, spessore della parete: 3 mm, piastra saldata con foro da 16 mm all'estremità inferiore

Piede di supporto: Φ 38 mm, lunghezza 1500 mm + Φ32 mm, lunghezza 1500 mm, spessore parete: 2 mm (lunghezza totale 3000 mm)

Staffa triangolare: 40 mm x 40 mm, spessore parete: 2 mm

Parapetto: 40*40* L: 1100 mm * spessore parete 2 mm

Perni autobloccanti: 3 pezzi

Bulloni di espansione: 3 pezzi

Bulloni di rinforzo: 2 pezzi

Il nostro rinforzo in calcestruzzo isolato è un innovatore leader nel campo dei sistemi di rinforzo ICF di alta qualità e facili da usare.I tutori ICF sono costruiti in modo durevole

per calcestruzzo coibentato Installazione più rapida con la capacità di misurare e regolare in un solo passaggio.Le casse disponibili per il trasporto e lo stoccaggio contengono 24 tutori ICF e

sono impilabili e sono disponibili in una selezione di colori standard o personalizzati.
