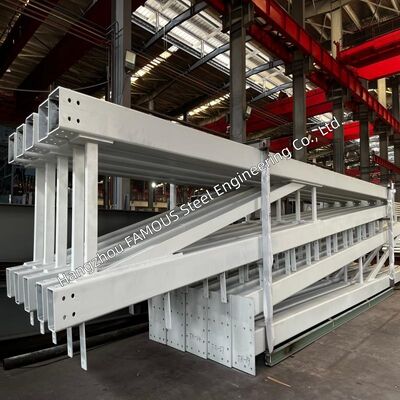

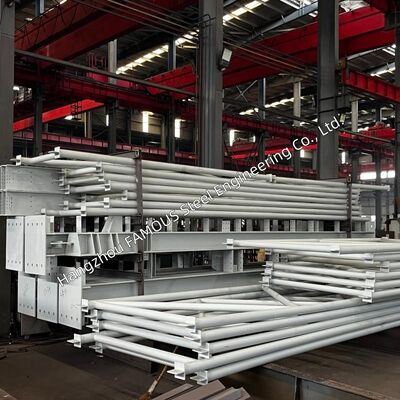

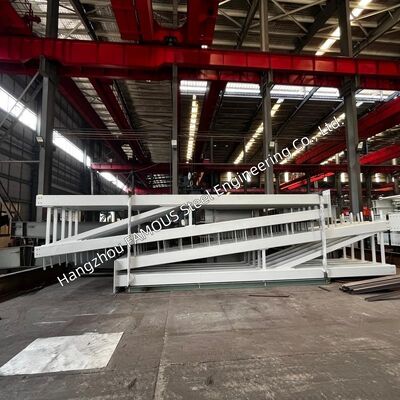

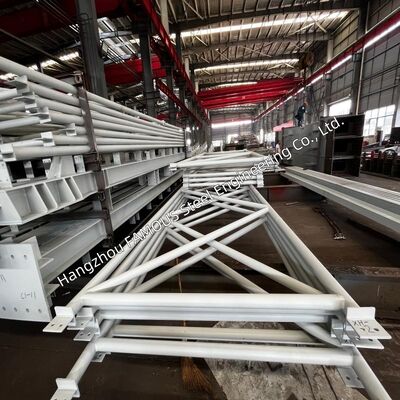

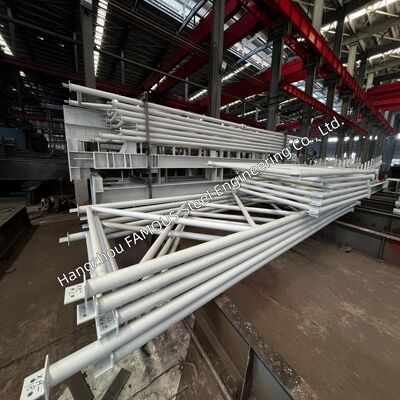

Capriata tubolare prefabbricata in acciaio e telaio a portale a sezione scatolare per edifici industriali

  • Prefabricated Tubular Steel Truss and Box Section Portal Frame for Industrial Building
  • Prefabricated Tubular Steel Truss and Box Section Portal Frame for Industrial Building
  • Prefabricated Tubular Steel Truss and Box Section Portal Frame for Industrial Building
  • Prefabricated Tubular Steel Truss and Box Section Portal Frame for Industrial Building
  • Prefabricated Tubular Steel Truss and Box Section Portal Frame for Industrial Building
Luogo di origine Cina
Marca FASEC
Certificazione ISO 9001; EN 1090; CE
Numero di modello Capriata d'acciaio
Quantità di ordine minimo 100 MT
Prezzo USD 1,000-1,500/MT
Imballaggi particolari Trasporto via mare (container/navi per rinfuse)
Tempi di consegna 10-30 giorni
Termini di pagamento L/C, D/A, D/P, T/T
Capacità di alimentazione 2.000 – 5.000 MT/mese
Dettagli
Applicazione Edifici industriali pesanti, trave del tetto con struttura a portale Norma di progettazione ANSI/AISC 360 (LRFD e ASD)
Tipo di sezione Sezione scatolata chiusa saldata Norma di saldatura AWS D1.1
NDT UT per saldature di testa a piena penetrazione; MT per saldature d'angolo Personalizzazione Personalizzato in base alle esigenze del cliente
Lasciate un messaggio
Descrizione di prodotto
IlFabbricazione a partire da acciaioè un sistema strutturale in acciaio ad alte prestazioni personalizzato per edifici industriali che richiedono ampie distanze, grande capacità di carico e costruzione rapida.Questo sistema combina due soluzioni strutturali in acciaio mature:di acciaioper la struttura del tetto con un rapporto forza/peso eccezionale e prestazioni di lunga durata;componenti del telaio a sezione a casellaper supporti verticali e orizzontali con eccellente capacità di resistenza alla piegatura e stabilità sotto carichi pesanti da gru.Tutti i componenti sono completamente prefabbricati in fabbrica e collegati da bulloni di alta resistenza in locoDiventa la soluzione strutturale preferita per laboratori di produzione, magazzini, parchi logistici, hangar aerei e impianti industriali pesanti.

Truss6


Sistema strutturale ️ Cornice del portale con truss & box section


Il telaio del portale è un sistema strutturale ampiamente adottato per le costruzioni industriali, composto da travi e colonne rigidamente collegate per formare un telaio portante integrato.Il nostro sistema adotta due componenti strutturali ottimizzati:

Strutture in acciaio tubolare (struttura del tetto)

Composto da sezioni vuote circolari o rettangolari disposte in una disposizione triangolare.La trave sopporta razionalmente le forze di tensione e compressione per realizzare una distribuzione efficiente del carico e ridurre il peso dei membriLe sezioni cavite tubolari presentano una buona resistenza alla torsione.minore carico di vento e aspetto pulito rispetto alle sezioni aperte in acciaio.



Legami e colonne di sezione a casella (supporti principali)
Fabbricato con piastre di acciaio saldate per formare una sezione trasversale rettangolare chiusa.carichi di mezzanino e forze sismicheLa sezione trasversale chiusa offre una migliore prestazione anticorrosione e un effetto visivo ordinato.


Norme di progettazione e conformità dell'ingegneria


Tutti i sistemi strutturali sono progettati per soddisfare le seguenti norme:

Norme Portata
GB 51022-2015 Standard nazionale cinese peredifici in acciaio leggeroIl progetto, la fabbricazione e l'installazione
GB 50017-2017 Standard di progettazione delle strutture in acciaio- requisiti generali di progettazione per le strutture in acciaio
ANSI/AISC 360 Specifica dell'Istituto Americano di Costruzione dell'Acciaio peredifici strutturali in acciaio
CECS 102:2002 Specifica tecnica peredifici leggeri con cornici a bivio
Progettazione del carico: carico morto, carico attivo, carico del vento, carico della neve, carico sismico, carico della gru (massimo 20 t di gru a ponte o 3 t di gru sospese).
Gradi di materiale: Q235B, Q345B, Q355 conformi a GB/T 700 e GB/T 1591; ASTM A992 disponibile per progetti esteri.
Software di progettazione: SAP2000, Tekla Structures, PKPM, 3D3S.

Principali specifiche tecniche

Parametro Specifica / gamma
Larghezza dell'edificio 20 m 50 m +(personalizzabile)
Lunghezza dell' edificio 20m 200m +(espansione modulare)
Altezza dell'albero 6m 30m(personalizzabile)
Distanza tra le colonne 6m 12m(standard); personalizzabile per specifici layout
Struttura del tetto Fabbricazione a partire da materie tessili√ sezioni vuote circolari o rettangolari
Sezione di colonna Sezione di scatola- piastra di acciaio saldata, sezione rettagliale chiusa
Capacità della gru Fino a20 tgru da ponte o3tgru sospese
Inclinazione del tetto 1:10 ¢ 1:20(tipico)
Norme di progettazione L'indice di emissione di CO2 è il seguente:
Gradi di materiale Q235B, Q345B, Q355 (norme cinesi); ASTM A992 (internazionale)
Protezione della superficie Vernice epossidica / Galvanizzazione a caldo / Acciaio resistente alle intemperie
Metodo di connessione Connessioni a bullone di alta resistenza non è necessaria saldatura sul campo


Vantaggi della prefabbricazione e della costruzione modulare


Tutti i componenti del telaio del portale sono interamente fabbricati in fabbrica e consegnati come moduli assemblati:

  1. Fabbricazione di precisione
    Le parti delle trecce, i componenti del telaio, i cornici e i supporti vengono lavorati tramite taglio CNC, saldatura automatica e perforazione di precisione in un ambiente di laboratorio stabile.Precisione dimensionale garantita e qualità stabile, evitando errori di elaborazione in loco.
  2.
  3. Rapida erezione sul posto
    I moduli vengono assemblati con bulloni di alta resistenza dopo il trasporto.
  4.
  5. Riduzione del periodo di costruzione
    La prefabbricazione riduce il tempo di montaggio in loco fino al 50% rispetto ai metodi di costruzione tradizionali.
  6.
  7. Controllo completo dei costi
    I costi di manodopera più bassi, il ciclo di costruzione più breve e la riduzione delle spese di gestione del sito contribuiscono a risparmiare circa il 20% dell'investimento totale del progetto.
  8.
  9. Controllo della qualità rigoroso
    Le giunture di saldatura critiche tra trave e colonna saranno ispezionate mediante prove ad ultrasuoni (UT) per garantire la sicurezza strutturale.
  10.
  11. Un'espansione conveniente
    La progettazione modulare consente una facile espansione successiva, con l'aggiunta di nuove sale con un'influenza minima sulla produzione esistente.


Scenari di applicazione


Questo sistema di cornice del portale si adatta a più progetti industriali e commerciali:
  • Impianti di produzione: laboratorio di assemblaggio di macchine pesanti, fabbrica di automobili, laboratorio con sistema di gru aeree
  • Magazzini e centri logistici: magazzino in grande angolo, centro di distribuzione, frigorifero con struttura interna flessibile
  • Hangar per aeromobili: Ampio spazio libero per la manutenzione e lo stoccaggio degli aeromobili
  • Laboratori di manutenzione: spazio aperto dotato di gru aerei
  • Edifici agricoli: immagazzinamento di attrezzature agricole, impianti di trasformazione agricola
  • Impianti commerciali: grandi negozi al dettaglio, sale espositive, sedi sportive che richiedono ampi spazi aperti


Assicurazione della qualità e certificazione


Il controllo di qualità è rigoroso durante l'intero processo di fabbricazione:
  • Tracciabilità dei materiali: Rapporti completi di prova di fabbrica (MTR) forniti per tutti i materiali strutturali in acciaio.
  • Standard di saldatura: saldature completate da saldatori certificati secondo GB 50661 eAWS D1.1.
  • Ispezione NDT: prova ad ultrasuoni (UT) per saldature a penetrazione completa; prova a particolato magnetico (MT) per saldature a filettatura, se necessario.
  • Ispezione dimensionale: calibrazione laser per la tolleranza di montaggio e il controllo del camber.
  • Preparazione della superficie: Substrato in acciaio pulito a blastSA 2.5prima del rivestimento.
  • Opzioni di rivestimento: Vernice epossidica a più strati o galvanizzazione a caldo (ASTM A123 / GB/T 13912).
  • Ispezione da parte di terzi: Accettare ispezioni indipendenti effettuate da SGS, BV, TÜV o da ispettori assegnati dal cliente.
  • Certificazioni: ISO 9001, EN1090, CE; certificazioni specifiche di progetto disponibili su richiesta.


Conclusione La soluzione per l'edificio industriale progettata per le prestazioni


Fabbricazione a partire da acciaiooffre soluzioni strutturali efficienti e durevoli per gli edifici industriali moderni.raggiunge una lunghezza massima di 50 m +, massimizzando lo spazio utilizzabile per progetti di produzione, magazzinaggio e logistica.
Tutte le strutture sono conformi agli standard GB 51022-2015, GB 50017-2017 e ANSI / AISC 360.
Il nostro team di ingegneri può fornire disegni personalizzati, disegni di fabbrica,offerta e programma entro 48 oreCostruito in modo piu' intelligente, installato piu' velocemente, progettato per durare.




Truss4
