Ponte a cassone prefabbricato a lunga campata in acciaio per superstrade e attraversamenti municipali

Luogo di origine Cina
Marca FASEC
Certificazione ISO 9001; EN 1090-1 FPC; CE; AWS CWI; AISC IBR/ABR
Numero di modello ponte a travi in acciaio
Quantità di ordine minimo 100 MT
Prezzo USD 1,000-1,500/MT
Imballaggi particolari Trasporto via mare (container/navi per rinfuse)
Tempi di consegna 30-60 giorni
Termini di pagamento L/C, D/A, D/P, T/T
Capacità di alimentazione 5.000-15.000 MT/anno
Dettagli
Norma di progettazione AASHTO LRFD Norma di saldatura AWS D1.5M
Tipo di mazzo Ponte ortotropo in acciaio / Ponte composito in cemento Protezione dalla corrosione Zincatura a caldo (ASTM A123), rivestimento epossidico, acciaio resistente agli agenti atmosferici
Connessione sul campo Bulloni ad alta resistenza ASTM A325/A490/saldatura sul campo AWS D1.5M Ispezione NDT 100% UT per saldature FCM; MT/PT come richiesto
Personalizzazione Personalizzato in base ai requisiti del progetto (luce, larghezza, carico, condizioni del sito) Applicazioni Attraversamenti autostradali, attraversamenti urbani comunali, rampe autostradali, ponti pedonali, p
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
Ispezione NDT
Lasciate un messaggio

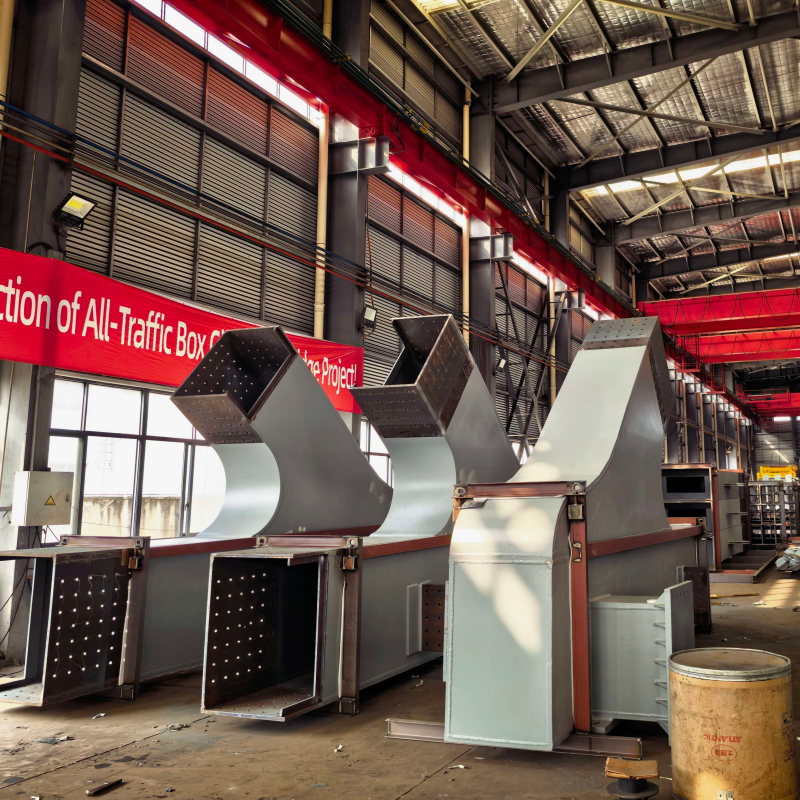

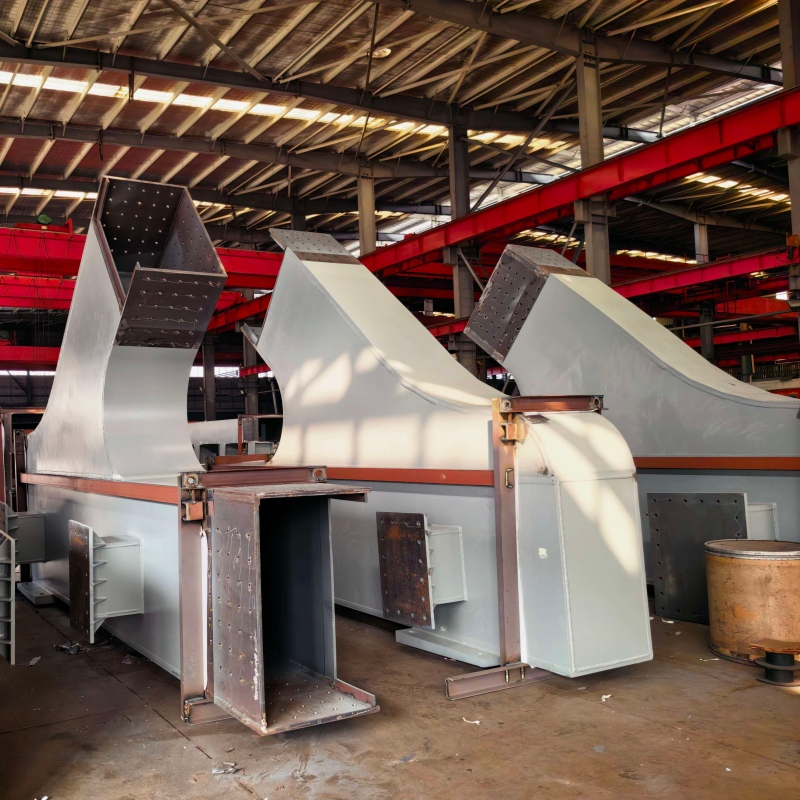

Descrizione di prodotto
Il Ponte in acciaio a cassone prefabbricato a lunga campata è una sovrastruttura di ponte in acciaio ad alte prestazioni, appositamente progettata per progetti di attraversamento autostradale e municipale che richiedono lunghe campate libere, meno pile intermedie e costruzione rapida. Caratterizzato da una struttura a cassone trapezoidale chiusa con eccezionale rigidità torsionale e capacità di carico, questo ponte realizza campate singole lunghe da 50m a 100m+, semplificando efficacemente la costruzione delle fondazioni e riducendo i costi di ingegneria civile. Tutti i componenti modulari sono completamente prefabbricati in fabbrica e rapidamente assemblati in cantiere, perfettamente adatti per progetti di attraversamento fluviale, ferroviario, ristrutturazione di autostrade esistenti e ricostruzione di incroci urbani con requisiti di tempo e controllo del traffico rigorosi.

Bridge6


Filosofia di progettazione a lunga campata


La nostra progettazione di ponti a lunga campata bilancia resistenza strutturale, rigidità complessiva ed efficienza del peso proprio per ottenere prestazioni di campata ottimali:
  • Rapporto campata-profondità ottimizzato: Profondità dell'impalcato controllata a 2,5m-5,5m per realizzare un elevato rapporto rigidità-peso per un funzionamento stabile a lunga campata.
  • Struttura a profondità variabile: Gli impalcati adottano un design a profondità variabile per campate superiori a 70m - più spessi sui supporti per resistere al momento flettente massimo, più sottili a metà campata per ridurre il peso proprio.
  • Impalcato in acciaio ortotropo: Adotta un impalcato in acciaio ortotropo per progetti a lunghissima campata per ridurre il peso proprio e massimizzare l'efficienza della campata.
  • Azione composita completa: I prigionieri di taglio pre-saldati in fabbrica realizzano una cooperazione composita affidabile con l'impalcato in calcestruzzo per aumentare la rigidità complessiva e ridurre la deflessione.
  • Materiale ad alta resistenza: Adotta acciaio ad alte prestazioni ASTM A709 HPS 70W per ottenere una struttura più leggera e una campata più lunga senza sacrificare la resistenza strutturale.
  • Progettazione a fatica infinita: Tutti i dettagli strutturali sono conformi agli standard di carico ciclico autostradale per garantire una resistenza a fatica a lungo termine sotto elevato flusso di traffico.
  • Resistenza al vento e al sisma: La sezione a cassone aerodinamica riduce il carico del vento; la progettazione sismica segue rigorosamente AASHTO LRFD per zone sismiche ad alto rischio.


Specifiche tecniche chiave


Parametro Specifiche / Intervallo
Configurazione campata Campata singola: 50m-120m; Lunghezza totale continua: fino a 300m+
Larghezza ponte 8m-28m(2-8 corsie di traffico + banchine di sicurezza)
Profondità impalcato 2,0m-5,5m(costante / profondità variabile personalizzabile)
Grado acciaio ASTM A709(50, 50W, HPS 50W, HPS 70W)
Standard di progettazione AASHTO LRFD(carico vivo HL-93, fatica, carico del vento e sismico)
Standard di saldatura AWS D1.5M Bridge Welding Code
Tipo di impalcato Impalcato in acciaio ortotropo / Impalcato composito in calcestruzzo con prigionieri di taglio
Protezione anticorrosione Acciaio corten, sistema di verniciatura epossidica, zincatura a caldo ASTM A123
Collegamento in campo Giunzioni bullonate ad alta resistenza / saldatura in campo AWS D1.5M
Vita di progetto 75-100+ anni


Prestazioni strutturali e vantaggi meccanici


La struttura a cassone è la soluzione più preferita per progetti di attraversamento a lunga campata con esclusivi vantaggi meccanici:

Bridge12

  • Eccellente rigidità torsionale: La sezione a cassone chiusa resiste efficacemente alla forza di torsione, adatta per ponti curvi, attraversamenti obliqui e distribuzione del carico non uniforme su più corsie.
  • Elevata stabilità laterale: La stabilità strutturale intrinseca riduce notevolmente la necessità di controventature temporanee durante il montaggio e il servizio a lungo termine.
  • Elevato rapporto resistenza-peso: Supporta campate più lunghe con sezioni più sottili, migliora l'altezza libera e riduce i requisiti di pendenza delle strade di accesso.
  • Distribuzione uniforme del carico: La struttura ottimizzata della sezione trasversale garantisce una distribuzione uniforme delle sollecitazioni e migliora il tasso di utilizzo del materiale.
  • Ridondanza strutturale: Il design multi-cassone e multi-cella fornisce percorsi di carico ridondanti, migliorando la sicurezza per i componenti critici per la frattura.
  • Prestazioni aerodinamiche: La struttura a cassone aerodinamica riduce la resistenza del vento e le vibrazioni indotte dai vortici, adattandosi ad ambienti di ponti a lunga campata costieri e aperti.


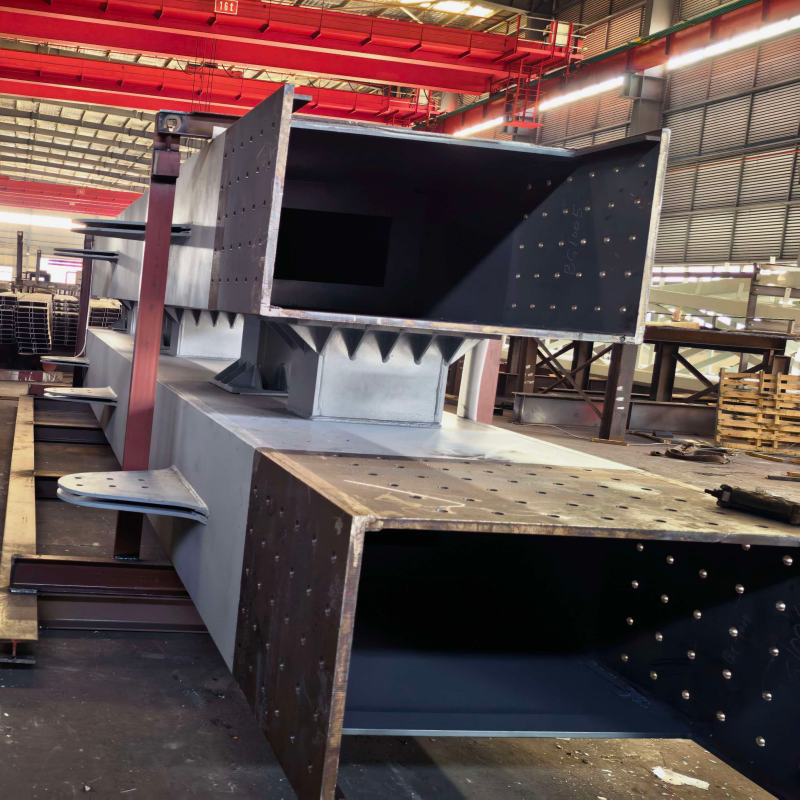

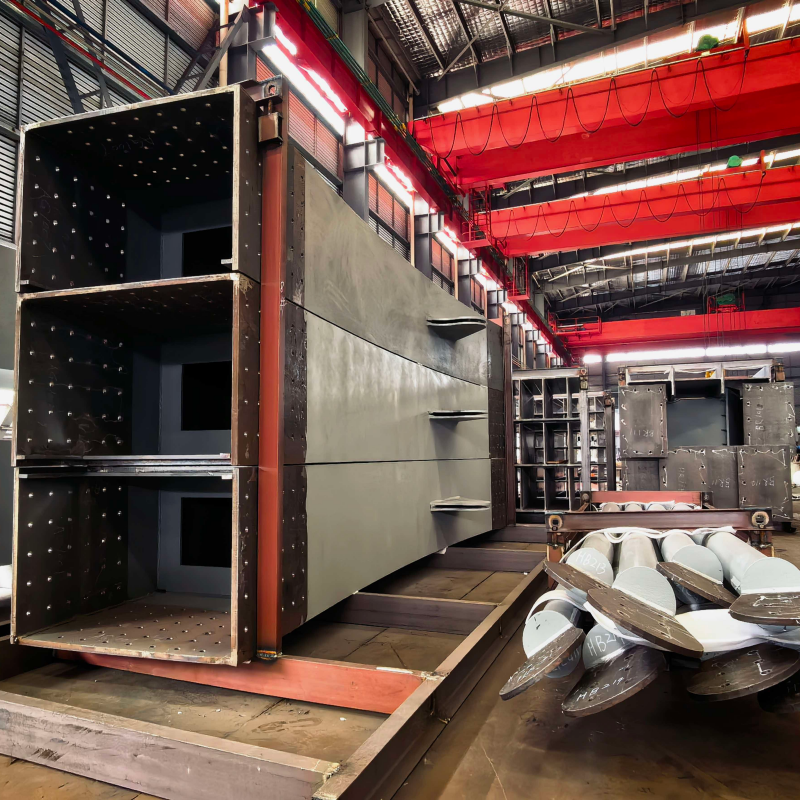

Strategia di prefabbricazione e installazione


Adottiamo una prefabbricazione modulare professionale e uno schema di montaggio sistematico per risolvere le difficoltà di costruzione di ponti a lunga campata:
  • Segmentazione ragionevole dei moduli: Diviso in moduli standard da 12m-20m per adattarsi ai limiti di trasporto e sollevamento internazionali.
  • Produzione completa in fabbrica pre-assemblata: Rinforzi, diaframmi, connettori di taglio e botole di accesso sono completamente pre-installati in fabbrica.
  • Rapido assemblaggio in cantiere: La connessione bullonata ad alta resistenza consente un'installazione in cantiere rapida, ispezionabile e indipendente dalle condizioni meteorologiche.
  • Metodi di montaggio diversificati: Sollevamento con gru di supporto, varo incrementale e sollevamento con chiatta in base alle condizioni effettive del sito.
  • Minima interruzione del traffico: Oltre il 90% di prefabbricazione in fabbrica riduce notevolmente il periodo di costruzione in cantiere.
  • Costruzione parallela: I lavori di fondazione e la fabbricazione del ponte in acciaio procedono simultaneamente per comprimere il ciclo complessivo del progetto.
  • Progettazione di camber di precisione: Camber professionale pre-impostato per compensare la deflessione del peso proprio e garantire un profilo finale accurato del ponte.


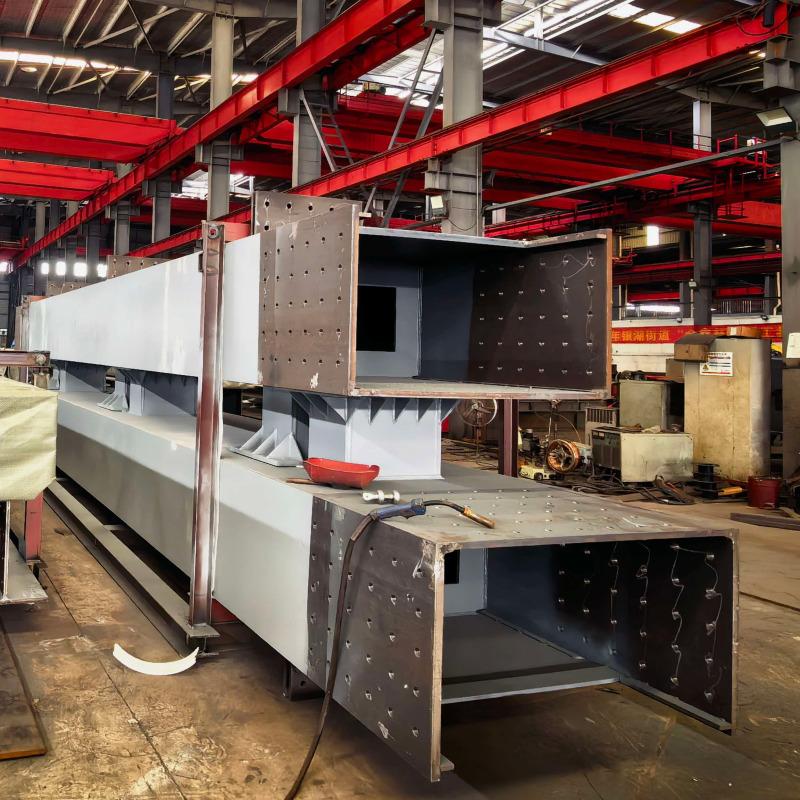

Fabbricazione e garanzia di qualità – Certificato AWS D1.5M


Tutti i moduli del ponte sono fabbricati in officina certificata AWS D1.5M con controllo qualità completamente standardizzato:
Aspetto qualità Il nostro standard
Conformità saldatura Piena conformità con AWS D1.5M Bridge Welding Code
Personale di produzione Saldatori certificati AWS e CWI supervisione a turni completi
Ispezione saldatura a piena penetrazione 100% UT (Ultrasonic Testing)
Ispezione saldatura d'angolo MT / PT prove non distruttive secondo necessità
Standard FCM Conformità clausola 12, ispezione potenziata e prova Charpy V-notch
Tracciabilità materiale Completi MTR (Mill Test Reports) per tutti i materiali in acciaio
Controllo dimensionale Misurazione di precisione laser per camber, allineamento e tolleranza di assemblaggio
Ispezione di terze parti Disponibile per SGS, BV, TÜV ispezione indipendente
Documenti tecnici Dossier qualità completo: WPS/PQR, rapporti NDT, disegni as-built


Considerazioni sul ciclo di vita – Costruito per decenni


I nostri ponti in acciaio a lunga campata sono progettati per un funzionamento stabile a lungo termine e bassa manutenzione:
  • Lunga vita utile: Vita di progetto standard di 75-100+ anni con manutenzione ordinaria.
  • Opzione esente da manutenzione: acciaio corten A709 forma una patina anticorrosiva naturale, adatta per progetti di attraversamento inaccessibili.
  • Design di ispezione conveniente: Dotato di botole di accesso interne e sistema di ventilazione per ispezione e manutenzione quotidiana.
  • Resistenza a fatica permanente: I dettagli strutturali soddisfano gli standard di vita a fatica infinita per carichi di traffico ad alta frequenza a lungo termine.
  • Struttura espandibile: Margine riservato per futuri ampliamenti stradali, attraversamenti di condotte e potenziamento dei carichi.
  • Materiale ecologico: Materiale in acciaio riciclabile al 100% riduce l'impatto ambientale del ciclo di vita.


Scenari di applicazione


Ideale per vari progetti di infrastrutture di attraversamento a lunga campata:
  • Attraversamenti autostradali: Su fiumi, valli e reti stradali esistenti per garantire un flusso di traffico fluido.
  • Attraversamenti urbani municipali: Attraversamento di ferrovie, linee della metropolitana e aree urbane dense con minore occupazione del suolo.
  • Rampe di svincolo autostradali: Adatto per strutture di ponti a lunga campata curve e oblique.
  • Ponti pedonali a lunga campata: Passerelle estetiche a lunga campata su autostrade urbane.
  • Ponti portuali e industriali: Ponti di accesso a lunga campata per carichi pesanti per zone industriali e scali ferroviari.
  • Ristrutturazione e sostituzione di ponti: Soluzione di installazione rapida per progetti di rinnovo ponti di emergenza.


Conclusione – Attraversare la distanza, consegnare il futuro


Il Ponte in acciaio a cassone prefabbricato a lunga campata per attraversamenti autostradali e municipali integra progettazione strutturale avanzata a lunga campata, prefabbricazione standardizzata in fabbrica e costruzione efficiente in cantiere. Risolve le difficoltà di costruzione di progetti di attraversamento fluviale e stradale di grandi dimensioni, riduce gli investimenti nelle fondazioni e minimizza le interruzioni del traffico. Pienamente conforme agli standard internazionali AASHTO LRFD e AWS D1.5M, fornisce soluzioni infrastrutturali stabili, durevoli e a bassa manutenzione.
Invia i parametri del tuo progetto, inclusi campata, larghezza, standard di carico e vincoli del sito. Il nostro team di ingegneri fornirà un progetto concettuale personalizzato, ottimizzazione della campata, stima del budget e programma di costruzione in breve tempo.
