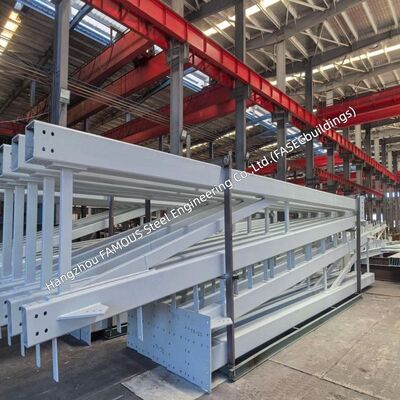

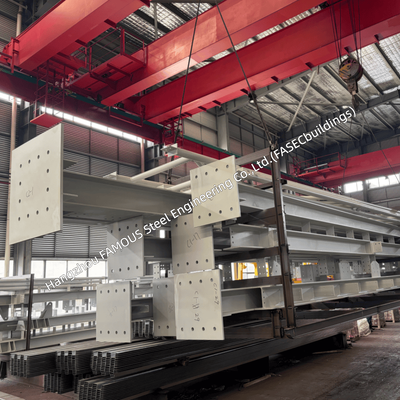

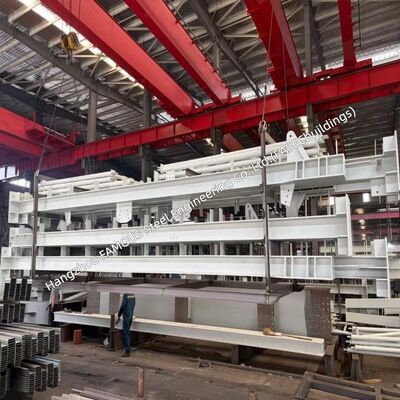

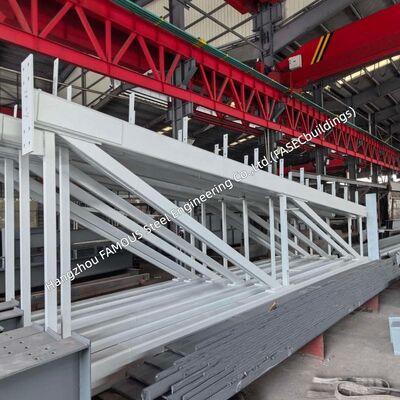

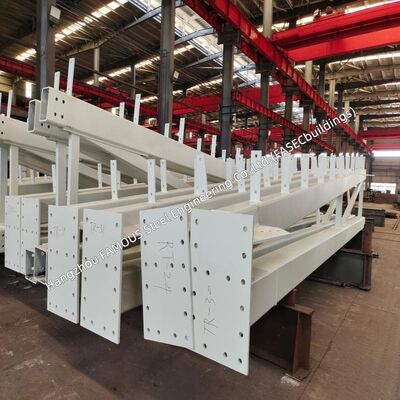

Capriata prefabbricata a sezione scatolare AS 4100 per officina industriale australiana

  • AS 4100 Prefabricated Box Section Portal Frame Rafter for Australian Industrial Workshop
  • AS 4100 Prefabricated Box Section Portal Frame Rafter for Australian Industrial Workshop
  • AS 4100 Prefabricated Box Section Portal Frame Rafter for Australian Industrial Workshop
  • AS 4100 Prefabricated Box Section Portal Frame Rafter for Australian Industrial Workshop
  • AS 4100 Prefabricated Box Section Portal Frame Rafter for Australian Industrial Workshop
Luogo di origine Cina
Marca FASEC
Certificazione AS 4100 Compliant Design; AS/NZS 3678 / AS 1163 Material Compliant
Numero di modello Capriata d'acciaio
Quantità di ordine minimo 100 MT
Prezzo USD 1,000-1,500/MT
Imballaggi particolari Trasporto via mare (container/navi per rinfuse)
Tempi di consegna 10-30 giorni
Termini di pagamento L/C, D/A, D/P, T/T
Capacità di alimentazione 2.000 – 5.000 MT/mese
Dettagli
Applicazione Officine industriali australiane, ampie luci libere, carichi pesanti di gru Norma di progettazione AS 4100 (2020) – Progettazione agli Stati Limite (ULS + SLS)
Metodo di progettazione Analisi elastica di 1° e 2° ordine; verificata la capacità della sezione, l'instabilità degli el Tipo di sezione Sezione scatolare rettangolare chiusa saldata
Grado d'acciaio Grado 300 / Grado 350 secondo AS/NZS 3678 (piastra) / AS 1163 Norma di saldatura AS/NZS 1554.1; SAW per saldature principali longitudinali; GMAW/FCAW per gli allegati; Qualificato W
Connessione Connessione di cantiere bullonata ad alta resistenza; nessuna saldatura sul campo Personalizzazione Personalizzato in base ai requisiti del progetto
Lasciate un messaggio
Descrizione di prodotto
La Travata a telaio portale prefabbricata a sezione scatolare AS 4100 è una trave strutturale certificata su misura per officine industriali australiane che richiedono ampie campate libere e carichi pesanti di gru aeree. Progettata in conformità con AS 4100 adottando la metodologia di progettazione agli stati limite, la sezione scatolare chiusa saldata offre una capacità di flessione e una stabilità torsionale superiori rispetto alle convenzionali travi H/I aperte. Tutti i componenti sono completamente prefabbricati in cantiere con giunti imbullonati, consentendo un rapido montaggio e soddisfacendo i requisiti normativi edilizi locali in tutta l'Australia.


Punti salienti di progettazione e prestazioni


  • Conformità completa AS 4100: Progettazione agli stati limite (ULS + SLS), analisi strutturale elastica, verifica dell'instabilità degli elementi, saldatura eseguita secondo AS/NZS 1554.1
  • Meriti unici della sezione scatolare: Il profilo chiuso resiste efficacemente alle forze di torsione, perfettamente adatto per carichi di gru eccentrici; eccellente rigidezza biassiale riduce la necessità di controventature laterali, applicabile per carriponte fino a 50t+
  • Durata a lungo termine: Le superfici interne chiuse minimizzano i rischi di corrosione; garantita durata di progettazione di oltre 50 anni con manutenzione adeguata


Specifiche tecniche


Parametro Specifiche
Standard e metodo di progettazione AS 4100 (2020) – Progettazione agli stati limite (resistenza ULS + deflessione SLS); analisi elastica del 1° e 2° ordine; capacità della sezione, instabilità degli elementi ed effetti di carico combinati verificati secondo le clausole AS 4100
Sezione e dimensioni Sezione scatolare rettangolare chiusa saldata; profondità: 600mm–2.500mm; spessore flangia: 12mm–50mm; spessore anima: 8mm–30mm, completamente personalizzato in base a campata e condizioni di carico
Campata e grado dell'acciaio Campata singola: 20m – 50m+, layout a campata multipla disponibile; acciaio di grado 300 / grado 350 secondo AS/NZS 3678 (lamiere) / AS 1163; la resistenza allo snervamento varia in base allo spessore della lamiera
Saldatura e connessione Fabbricato secondo AS/NZS 1554.1; SAW per saldature longitudinali principali, GMAW/FCAW per attacchi; tutte le WPS/PQR qualificate. Connessione sito con bulloni ad alta resistenza, nessuna saldatura in campo e minor impatto meteorologico
Capacità gru e trattamento superficiale Compatibile con carriponte fino a 50 tonnellate; opzioni di protezione: vernice epossidica a due mani / zincatura a caldo / acciaio resistente agli agenti atmosferici. Superfici interne sigillate riducono i costi di manutenzione ordinaria
Durata di progettazione e documenti Durata di progettazione di oltre 50 anni. Pacchetto di conformità completo: rapporti di calcolo di progettazione, MTR, WPS/PQR, registri NDT (UT per saldature a piena penetrazione, MT per saldature d'angolo), rapporti di rivestimento e disegni as-built


Fabbricazione e garanzia di qualità


  • Materiale grezzo: Lamiere d'acciaio certificate di grado 300/350 con rapporti di prova di laminazione completi
  • Ispezione NDT: Test ultrasonici (UT) per saldature a piena penetrazione; test con particelle magnetiche (MT) per saldature d'angolo
  • Trattamento di curvatura: Curvatura preimpostata per contrastare la deflessione dovuta al carico morto
  • Preparazione della superficie: Sabbiatura abrasiva secondo lo standard AS 1627.4 prima del rivestimento epossidico o della zincatura
  • Audit di terze parti: Ispezione indipendente disponibile tramite SGS, Bureau Veritas o geometri designati dal cliente


Benefici di installazione


  • Le unità prefabbricate sono dotate di golfari di sollevamento riservati, pronti per il sollevamento e il montaggio diretto
  • Tutti i giunti adottano connessioni imbullonate: nessuna saldatura in cantiere, costruzione meno influenzata dalle intemperie
  • Costruzione parallela: la fabbricazione dell'acciaio procede simultaneamente ai lavori di fondazione, riducendo i tempi di progetto fino al 40%
  • Operazioni ridotte in cantiere, ideali per siti compatti o strutture che rimangono operative durante la costruzione


Conclusione


La Travata a telaio portale prefabbricata a sezione scatolare AS 4100 offre prestazioni strutturali certificate, montaggio rapido e durata affidabile per le officine industriali australiane. Completamente conforme allo standard primario di costruzione in acciaio dell'Australia, ospita carichi di gru pesanti e requisiti di campata libera lunga per operazioni industriali intensive, con documentazione tecnica completa a supporto dell'approvazione edilizia locale.
Condividi i dati del tuo progetto, inclusi campata, capacità della gru e requisiti di layout. Il nostro team fornirà progettazione conforme AS 4100, disegni di officina e preventivo formale entro 48 ore. Certificato secondo gli standard australiani — la tua soluzione strutturale per officine industriali inizia qui.
