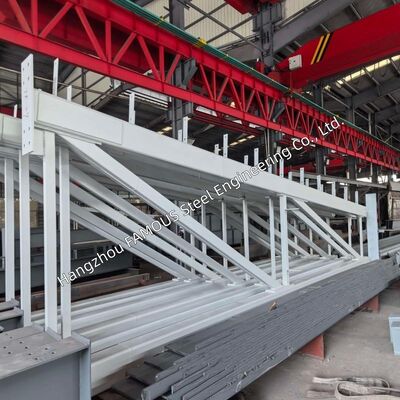

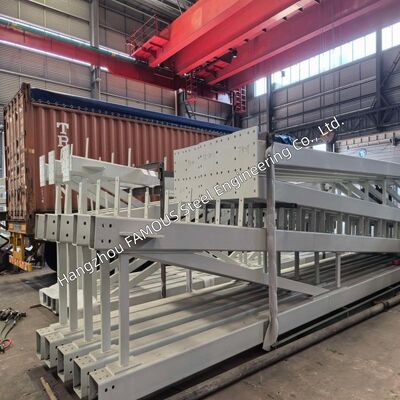

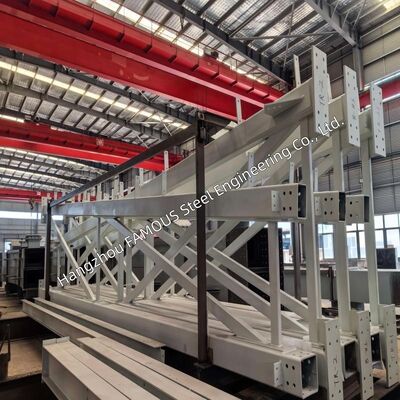

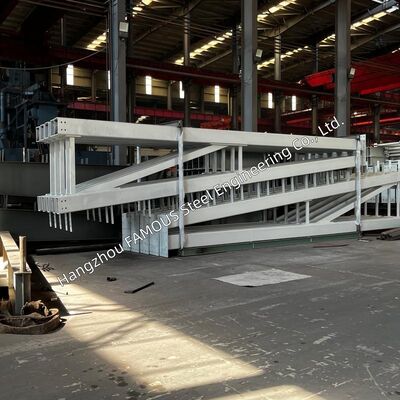

AISC 360 Certificato Prefab Box Sezione Portal Frame Rafter per Industrial Steel Workshop
| Luogo di origine | Cina |
|---|---|
| Marca | FASEC |
| Certificazione | ISO 9001; EN 1090; CE |
| Numero di modello | Capriata d'acciaio |
| Quantità di ordine minimo | 100 MT |
| Prezzo | USD 1,000-1,500/MT |
| Imballaggi particolari | Trasporto via mare (container/navi per rinfuse) |
| Tempi di consegna | 10-30 giorni |
| Termini di pagamento | L/C, D/A, D/P, T/T |
| Capacità di alimentazione | 2.000 – 5.000 MT/mese |
Dettagli
| Applicazione | Edifici industriali pesanti, trave del tetto con struttura a portale | Norma di progettazione | ANSI/AISC 360 (LRFD e ASD) |
|---|---|---|---|
| Tipo di sezione | Sezione scatolata chiusa saldata | Norma di saldatura | AWS D1.1 |
| NDT | UT per saldature di testa a piena penetrazione; MT per saldature d'angolo | Personalizzazione | Personalizzato in base alle esigenze del cliente |
Descrizione di prodotto
Questo Travata a telaio portale a sezione scatolare certificata AISC 360 è un componente prefabbricato in acciaio ad alta resistenza costruito per l'edilizia industriale pesante. Essendo la trave del tetto principale dei sistemi a telaio portale, forma un telaio stabile integrato insieme a colonne in acciaio per sostenere carichi di grande luce, carichi pesanti di gru e forze dinamiche.
Prodotta come sezioni scatolari chiuse saldate, la travata vanta un'eccellente rigidità, stabilità strutturale e durata a lungo termine. Tutte le attività di progettazione, fabbricazione e ispezione seguono rigorosamente ANSI/AISC 360, supportando entrambe le filosofie di progettazione LRFD e ASD. Agisce come una soluzione strutturale certificata qualificata per progetti industriali in acciaio nordamericani e globali.
Conformità allo standard AISC 360
AISC 360 è il punto di riferimento riconosciuto a livello internazionale per la progettazione di edifici in acciaio strutturale. Le nostre travate scatolari soddisfano pienamente i requisiti fondamentali stabiliti da ANSI/AISC 360:
- Il lavoro di progettazione è conforme ai criteri di progettazione LRFD e ASD definiti nel Capitolo B.
- La capacità flessionale e la stabilità complessiva dei membri scatolari sono calcolate seguendo le disposizioni del Capitolo F.
- Le pratiche di fabbricazione, trattamento superficiale e montaggio aderiscono alle specifiche del Capitolo M.
- Viene implementata una gestione completa di QA/QC e test NDT come richiesto dal Capitolo N.
- Le materie prime sono conformi agli standard di materiale ASTM A572 Gr.50 o A992 consentiti da AISC 360.
La conformità ad AISC 360 semplifica l'approvazione del progetto in Nord America e in altri mercati internazionali, offrendo ai clienti qualità garantita e documentazione tecnica standardizzata.
Vantaggio della sezione scatolare rispetto alla trave a I/H aperta
| Caratteristica | Travata a sezione scatolare | Sezione aperta (trave a I/H) |
|---|---|---|
| Rigidità torsionale | Superiore, resiste efficacemente alla deformazione per torsione | Limitata, suscettibile all'instabilità torsionale laterale |
| Rigidità flessionale | Elevata rigidità su due assi con distribuzione uniforme dello stress | Rigidità efficace solo lungo un asse; sono necessarie staffe aggiuntive |
| Supporto carichi gru | Perfetta per impianti con carichi pesanti di gru aeree dinamiche | Richiede rinforzi e staffe laterali aggiuntive |
| Stabilità laterale | Struttura auto-stabilizzante, sono necessari meno supporti intermedi | Dipende fortemente da sistemi di staffaggio laterale indipendenti |
| Scenari applicabili | Edifici industriali pesanti di grande luce e alto carico | Progetti strutturali di carico leggero e medio |
Le travi scatolari chiuse raggiungono una maggiore rigidità integrale sotto carichi eccentrici e dinamici, e la loro metodologia di progettazione è chiaramente coperta dalle clausole di flessione di AISC 360. Il profilo chiuso riduce anche i rischi di corrosione poiché le superfici interne rimangono schermate dall'esposizione ambientale.
Standard di progettazione e specifiche ingegneristiche
Tutte le travate a sezione scatolare sono ingegnerizzate per soddisfare ANSI/AISC 360 e gli standard di supporto associati:
- ANSI/AISC 360: Specifica principale che disciplina la progettazione di edifici in acciaio strutturale
- AISC 341: Disposizioni sismiche supplementari per strutture in acciaio in zone sismiche
- ASTM A572 / A992: Specifiche dei materiali per lamiere e profili in acciaio strutturale
- AWS D1.1: Codice per la saldatura strutturale e la qualifica dei saldatori
Adottiamo entrambi i metodi di progettazione LRFD e ASD per soddisfare vari codici di progetto. I calcoli considerano carichi permanenti, carichi variabili, carichi di vento, carichi di neve, carichi sismici e carichi di gru (gru a ponte fino a 50t+, gru sospese fino a 10t).
Il materiale principale è ASTM A572 Gr.50 (equivalente a Q355B), con ASTM A992 disponibile come alternativa. La modellazione e l'analisi strutturale sono completate utilizzando SAP2000, Tekla Structures e RISA-3D, software convalidato per la progettazione basata su AISC 360. La deflessione verticale è controllata secondo i limiti di servizio di AISC 360.
Processo di fabbricazione di precisione (standard AISC 360)
Tutte le travate scatolari sono prodotte nella nostra officina certificata ISO 9001 seguendo i requisiti AISC 360:
- Controllo materiale: Acciaio certificato fornito con Rapporti di Prova di Laminazione completi per soddisfare gli standard ASTM.
- Lavorazione di precisione: Taglio CNC, smussatura delle lamiere e assemblaggio con maschere per garantire l'accuratezza dimensionale.
- Saldatura professionale: SAW per saldature longitudinali e GMAW per attacchi; tutti i saldatori sono certificati AWS.
- Ispezione NDT rigorosa: Test ultrasonici per saldature a piena penetrazione e ispezione con particelle magnetiche per saldature d'angolo.
- Calibrazione dimensionale: Misurazione laser per mantenere tutte le dimensioni entro le tolleranze di fabbricazione AISC.
- Trattamento superficiale: Pulizia a sabbiatura fino allo standard SA 2.5 prima dell'applicazione del rivestimento.
Vantaggi di prefabbricazione e installazione
Qualità costante: Interamente prefabbricato in ambienti di fabbrica, eliminando i rischi di qualità associati alla saldatura in cantiere.- Montaggio rapido: Le connessioni imbullonate riducono i tempi di montaggio in cantiere fino al 50%.
- Tempi di progetto ridotti: La fabbricazione dell'acciaio e la costruzione delle fondazioni possono procedere contemporaneamente.
- Logistica conveniente: Le linguette di sollevamento riservate e i telai di trasporto semplificano la spedizione via mare, strada e ferrovia.
- Assemblaggio semplice: I giunti imbullonati con piastra terminale consentono un rapido allineamento e installazione utilizzando chiavi dinamometriche standard.
- Documenti di montaggio completi: Disegni di assemblaggio e sequenze di montaggio forniti in conformità con il Capitolo M di AISC 360.
Garanzia di qualità e documentazione completa
Forniamo file tecnici completi per dimostrare la conformità ad AISC 360 per l'approvazione del progetto:
- Rapporti di calcolo strutturale completamente allineati con i capitoli B–F di ANSI/AISC 360.
- Rapporti di prova di laminazione completi che verificano le prestazioni del materiale in acciaio.
- Documenti WPS/PQR standardizzati per tutti i tipi di giunti saldati.
- Registri di ispezione NDT e rapporti di controllo dimensionale laser.
- Supporto per ispezioni di terze parti organizzate da SGS, Bureau Veritas, TÜV o istituti designati dal cliente.
- Certificazioni disponibili: ISO 9001, EN1090, CE e altri certificati specifici del progetto.
Conclusione
La Travata a telaio portale prefabbricata a sezione scatolare certificata AISC 360 offre elevata resistenza strutturale, eccezionale rigidità torsionale e qualità verificata per esigenti edifici industriali pesanti. Combinando i meriti meccanici delle sezioni scatolari chiuse, la fabbricazione di precisione in fabbrica e la piena conformità ad AISC 360, questa soluzione offre:
- Certificazione riconosciuta a livello mondiale a supporto della progettazione LRFD e ASD
- Elevata capacità di carico adatta per gru a ponte pesanti e grandi accessori del tetto
- Eccellente rigidità torsionale per gestire carichi dinamici ed eccentrici
- Costruzione accelerata senza saldature in cantiere
- Lunga durata di servizio di oltre 50 anni con benefici naturali anticorrosione
- Documentazione tecnica completa per l'approvazione normativa locale
Condividi i parametri del tuo progetto, inclusi campata, tonnellaggio della gru, dimensioni dell'edificio e requisiti sismici con il nostro team di ingegneri. Possiamo fornire progettazione strutturale conforme ad AISC 360, disegni di officina dettagliati, preventivo e programma di costruzione entro 48 ore.
Certificato AISC 360, costruito per l'affidabilità – la tua soluzione per officine in acciaio industriale inizia qui.
