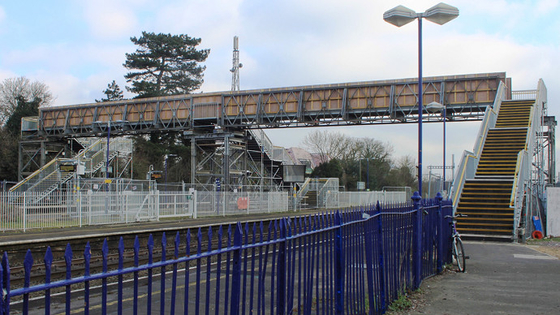

Capriata d'acciaio a senso unico della cassaforma della multi portata di Bailey Pedestrian Bridge Over Highway

Un ponte Bailey è un tipo di portatile, prefabbricato, ponte di capriata. È stato sviluppato nel 1940-1941 dal britannico per uso militare durante la seconda guerra mondiale ed ha visto l'esteso uso dalle unità canadesi ed americane di Britannici, di organizzazione militare. Un ponte Bailey presenta i vantaggi di richiesta utensili speciali o delle attrezzature pesanti montare. Gli elementi di legno e d'acciaio del ponte erano piccoli ed abbastanza leggeri essere portati in camion ed essere sollevati a mano nel posto, senza l'uso di una gru. I ponti erano abbastanza forti portare i carri armati. I ponti Bailey continuano ad essere utilizzati estesamente nei progetti di costruzione di organizzazione civile ed a fornire gli incroci temporanei per traffico di veicolo e del pedone. Un ponte Bailey e la sua costruzione sono stati descritti prominente nel ponte di 1977 film A troppo lontano.

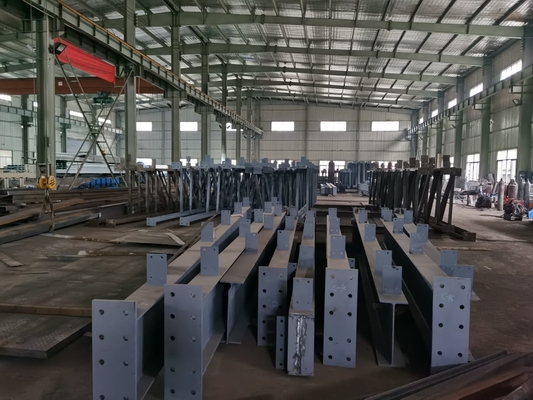

Parti del ponte

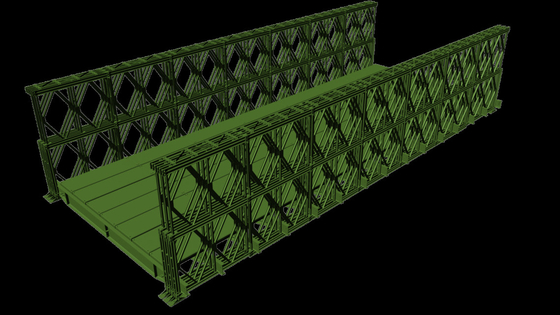

Il ponte Bailey di base si compone di tre parti principali, del pavimento, delle traverse e dei pannelli laterali. Il pavimento del ponte si compone di una serie di 19 traverse piede di ampiezza (5,8 m) che funzionano attraverso il ponte. Attraverso il fondo dei questi, formante un quadrato, sia 10 traverse di piede di lunghezza (3,0 m). La forza del ponte è fornita dai pannelli dai lati. I pannelli sono 10 piede di lunghezza (3,0 m), 5 piede alti (1,5 m), rettangoli inter-rinforzati. Ciascuno pesa 570 libbre (260 chilogrammi) e può essere sollevato dai sei uomo.

Applicazione

Usato generalmente per i ponti o viadotti e passaggi urbani della strada principale con le piccole portate

Cemento armato: portata media e piccola

Cemento armato rilevato in anticipo: ampia luce

Struttura diritta della gamba (tipo della porta) e struttura inclinata della gamba: portata media e piccola

struttura rigida a forma di t, struttura rigida continua: ampia luce· Ponti della strada· Ponti pedonali· Ponti ferroviari· Ponte di capriata d'acciaio· Ponti del fascio· Ponte Bailey d'acciaio· Ponte del contenitore di acciaio per costruzioni edili· Ponti stradali· Ponte composito del fascio· Ponte strallato· Ponte di barche ecc.

Infine

Il successo del ponte Bailey era dovuto la semplicità del montaggio e del montaggio delle sue componenti modulari, combinati con la capacità di erigere e spiegare le sezioni con un minimo di assistenza da attrezzatura pesante. Molte progettazioni precedenti per i ponti militari hanno richiesto le gru di sollevare il ponte premontato e di abbassarla nel posto. Le parti di Bailey sono state fatte delle leghe d'acciaio standard ed erano abbastanza semplici che le parti hanno fatto ad una serie di fabbriche differenti potrebbero essere completamente intercambiabili. Ogni singola parte ha potuto essere portata da un piccolo numero di uomo, permettendo agli ingegneri militari di muoversi più facilmente e più rapidamente di prima, nel preparare il modo per le truppe ed il materiale che avanzano dietro loro. Per concludere, la progettazione modulare ha permesso che gli ingegneri costruissero ogni ponte per essere lunga e forte quanto necessario, raddoppiandosi o triplicando su sui pannelli laterali complementari, o sulle sezioni del fondo stradale.
